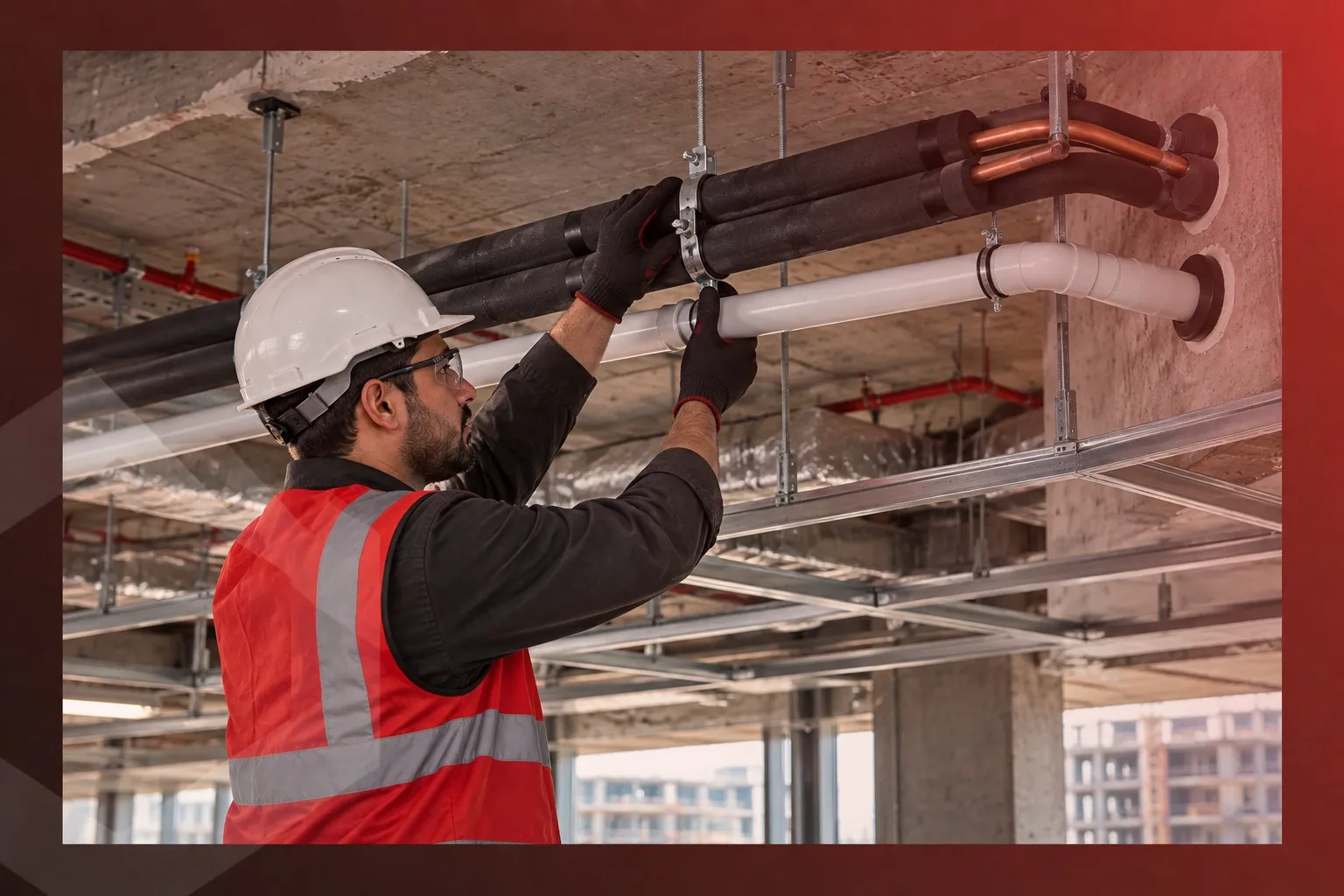

تأسيس مواسير التكييف

قد يعمل جهاز التكييف بكفاءة عالية، ومع ذلك تبدأ بعض مشكلاته من مكان لا يراه أحد: مواسير التكييف. فاختيار المسار غير المناسب، أو ضعف العزل، أو تنفيذ الصرف بطريقة خاطئة عند تأسيس مواسير التكييف، قد يؤثر في كفاءة التبريد ويزيد احتمالية ظهور الأعطال بعد التشطيب.

لذلك، لا تبدأ جودة نظام التكييف من الجهاز نفسه، وإنما من التخطيط الجيد لشبكة المواسير وتنفيذها وفق متطلبات النظام. ويشمل تأسيس مواسير التكييف تجهيز المسارات، وتمديد المواسير، وعزلها، وتجهيز صرف المياه، ثم اختبار الأعمال قبل إغلاق الحوائط.

في هذا المقال، نستعرض أهم خطوات التأسيس والأخطاء الشائعة وأفضل النصائح لتنفيذ شبكة تكييف بكفاءة.

ماذا يعني تأسيس مواسير التكييف؟ وما هي أهميتها؟

يُقصد بـ تأسيس مواسير التكييف تجهيز ومد مسارات النحاس والصرف والكهرباء داخل الحوائط قبل التشطيب لضمان كفاءة التبريد منعًا للتسريب.

تشمل هذه المرحلة تحديد المسارات المباشرة بين الوحدة الداخلية والخارجية بأقصر طول ممكن، مع اختيار أقطار مواسير النحاس المعتمدة وعزلها حراريًا لحماية المنشأة من التكثيف المائي وفقدان الفريون مستقبلاً.

أهمية تأسيس مواسير التكييف الصحيح في التبريد

يضمن تجهيز مواسير التكييف الصحيح نقل وسيط التبريد بكفاءة عالية، ويمنع تسريب الفريون والتكثيف المائي لحماية تشطيبات المبنى.

وتظهر أهمية التأسيس الصحيح في:

• الحفاظ على كفاءة التبريد: يساعد تنفيذ مسار المواسير وفق متطلبات الجهاز على دعم الأداء المطلوب للنظام.
• تقليل احتمالية تسرب وسيط التبريد: من خلال تنفيذ الوصلات والاختبارات بصورة صحيحة.
• الحد من فقد الطاقة: يساعد العزل المناسب لمواسير التبريد على تقليل انتقال الحرارة غير المرغوب فيه.
• تجنب مشكلات التكثيف: خاصة عند عزل المواسير وتجهيز صرف المياه بصورة صحيحة.
• تسهيل أعمال الصيانة: التخطيط المنظم لمسارات المواسير يجعل الوصول إلى المكونات وفحصها أسهل.
• حماية التشطيبات: اكتشاف مشكلات المواسير قبل إغلاق الحوائط يقلل احتمالية الحاجة إلى التكسير مستقبلًا.

تُشدد التعليمات القياسية لتركيب أجهزة التكييف على حزم مواسير التبريد وخرطوم الصرف والأسلاك الكهربائية بطريقة منظمة، مع وضع خرطوم الصرف في الجزء السفلي للتجميعة منعًا لتكثيف المياه، واختبار ضغط النظام كاملاً بالنيتروجين قبل إغلاق الحوائط والأسقف.

وتُشكل مرحلة التأسيس الصحيحة الركيزة الأساسية لنجاح أعمال التدفئة والتهوية والتكييف (HVAC) في أي مشروع، حيث يضمن التخطيط السليم لمسارات المواسير تدفق وسيط التبريد بكفاءة وحماية التشطيبات الداخلية من مشكلات التكثيف أو تسريب الفريون.

متى يتم تأسيس مواسير التكييف؟

يتم تأسيس مواسير التكييف عادةً خلال مرحلة الأعمال السابقة للتشطيبات، عندما تكون هناك حاجة إلى تمرير المواسير داخل الحوائط أو الأسقف أو الأرضيات أو المسارات المخصصة لها قبل إغلاقها.

ويُفضل تحديد مسارات المواسير ومواقع الوحدات الداخلية والخارجية مبكرًا حتى يتم التنسيق مع الأعمال المعمارية والكهربائية وباقي الأنظمة، بدلًا من إجراء تعديلات بعد الانتهاء من التشطيبات. حيث تشمل تحديد النقاط التالية بدقة:

• مواقع الوحدات: تحديد أماكن الوحدات الداخلية والخارجية لضمان كفاءة التوزيع وسهولة الصيانة.
• مسارات التغذية والصرف: مسار مواسير الفريون النحاسية، وكابلات التغذية والتحكم، وخطوط صرف مياه التكثيف.
• نقاط الاختراق والتجهيزات: فتحات الحوائط والأسقف وتحديد أقطارها المعتمدة بما يتناسب مع قدرة النظام.

تُحدد المخططات المعتمدة فتحات الحوائط ومسارات النحاس والصرف بناءً على السعة التبريدية للجهاز، مع مراعاة الميول الهندسية لخطوط الصرف لمنع ارتداد المياه أو تسريبها داخل الحوائط.

كيفية تأسيس مواسير التكييف الصحيحة وتجنب الأخطاء؟

تعتمد كيفية تأسيس مواسير التكييف الصحيحة على الالتزام بالمعايير الهندسية في اختيار الأقطار، والعزل الحراري، واختبار الضغط بالنيتروجين لمنع التسريب. ويشمل ذلك:

تجهيز مواسير التكييف

تبدأ عملية تجهيز مواسير التكييف بتحديد نوع المواسير وأقطارها المناسبة للنظام، ثم تجهيز المسار الذي ستسلكه بين الوحدتين.

ويجب خلال هذه المرحلة:

• التأكد من سلامة المواسير وعدم تعرضها للانبعاج أو التلف.
• حماية نهايات المواسير من دخول الأتربة والرطوبة والأجسام الغريبة.
• تحديد المسار قبل بدء التمديد.
• تجنب المسارات التي تتسبب في انحناءات غير ضرورية.
• مراعاة أطوال المواسير المسموح بها وفق مواصفات الجهاز.

تمديد مواسير المكيفات

يتم تمديد مواسير المكيفات بين الوحدة الداخلية والخارجية وفق المسار المحدد في المخطط، مع تقليل الانحناءات غير الضرورية والحفاظ على المواسير من التلف أثناء التنفيذ.

كما يجب عند تمديد مواسير المكيفات مراعاة أن يكون المسار مناسبًا للصيانة وألا يتعارض مع التمديدات الكهربائية أو باقي الخدمات الموجودة في المبنى.

ويتطلب تحديد مسارات مواسير التكييف والتغذيّة في الأسقف مراعاة مرحلة تاسيس كهرباء السقف، لضمان عدم تعارض شبكات الصرف والنحاس مع مخرجات الإضاءة، والتغذية الكهربائية للوحدات المخفية (Concealed)

دفن مواسير التكييف في الحائط أو الأرضيات

يمكن دفن مواسير التكييف في الحائط أو الأرضيات عندما يسمح تصميم المبنى بذلك، ويكون الهدف غالبًا الحفاظ على المظهر النهائي وتقليل ظهور التمديدات بعد التشطيب.

لكن قبل دفن مواسير التكييف في الحائط أو الأرضيات يجب التأكد من:

• تحديد المسار بدقة.
• توفير المساحة المناسبة للمواسير والعزل.
• حماية المواسير من الضغط أو التلف أثناء أعمال البناء.
• عدم إخفاء نقاط تحتاج إلى الفحص أو الصيانة دون وسيلة مناسبة للوصول إليها.
• اختبار الشبكة قبل إغلاق المسار نهائيًا.

عزل مواسير النحاس للمكيفات السبلت

يُعد عزل مواسير النحاس للمكيفات السبلت من الخطوات المهمة في تنفيذ شبكة التكييف، لأن العزل غير المناسب قد يؤدي إلى تكثف الرطوبة على سطح المواسير وفقد جزء من كفاءة النظام.

ويجب أن يغطي عزل مواسير النحاس للمكيفات السبلت الأجزاء المطلوبة من المواسير بصورة جيدة، مع الاهتمام بالوصلات والتجميعات وفق تعليمات الشركة المصنعة.

تأسيس صرف التكييف

ينتج عن تشغيل الوحدة الداخلية مياه تكثيف تحتاج إلى تصريفها بطريقة صحيحة، لذلك يمثل تأسيس صرف التكييف جزءًا أساسيًا من أعمال التأسيس.

ويجب أن يراعى في مسار الصرف:

• توفير ميل مناسب يسمح بتدفق المياه.
• تجنب تكوين ارتفاعات أو جيوب تتجمع فيها المياه.
• عدم ترك الخرطوم في وضع يؤدي إلى عودة المياه.
• اختيار مسار مناسب للتصريف النهائي.
• اختبار الصرف قبل إغلاق الحائط.

تاسيس السبلت: ما الذي يجب مراعاته؟

يحتاج تاسيس السبلت إلى التنسيق بين الوحدة الداخلية والوحدة الخارجية منذ البداية، لأن المسافة والمسار بينهما يؤثران في طريقة تنفيذ المواسير والكابلات والصرف.

ويجب قبل تاسيس السبلت تحديد:

1. مكان الوحدة الداخلية بما يسمح بتوزيع الهواء بصورة مناسبة.
2. مكان الوحدة الخارجية مع توفير التهوية والمساحة اللازمة للصيانة.
3. مسار مواسير غاز التبريد.
4. مسار كابل الكهرباء والاتصال وفق متطلبات الجهاز.
5. مسار صرف مياه التكثيف.
6. نقطة اختراق الحائط.
7. أطوال المواسير المسموح بها وفق دليل الجهاز.

وتختلف أقطار ومواصفات شبكة النحاس في المكيفات العادية عن تلك المطلوبة لـ اجهزة تكييف vrf؛ حيث تتطلب الأخيرة حسابات دقيقة للأطوال والوصلات الفرعية (Refnet) لضمان اتزان ضغط وسيط التبريد.

أشهر الأخطاء الشائعة في تأسيس مواسير التكييف

يتسبب تأسيس مواسير التكييف العشوائي في ضعف كفاءة التبريد وتسريب المياه، مما يستدعي اتباع الكودات الهندسية وتجنب الأخطاء التشغيلية.

قد تؤدي الأخطاء التي تبدو بسيطة أثناء التأسيس إلى مشكلات تظهر بعد تشغيل الجهاز أو بعد اكتمال التشطيبات. ومن أبرز الأخطاء:

الخطأ الشائع في التأسيس	الأثر الفني والتشغيلي
إهمال العزل الحراري أو استخدام خامات رديئة	فقدان برودة وسيط التبريد، وتكثيف الرطوبة على الجدران، وتلف الدهانات.
توصيل خط الصرف مباشرة بشبكة الصرف الصحي	ارتداد الروائح الكريهة والحشرات إلى داخل الغرف والمساحات الداخلية.
ثني مواسير النحاس يدويًا بدلاً من أدوات الثني	خنق مسار الفريون وإحداث ضغط زائد على الضاغط (Compressor) يقلل عمره الافتراضي.
إهمال ميول مسار صرف المياه أثناء التمديد	تجمع المياه داخل المواسير وارتدادها للتسرب من الوحدة الداخلية.
استخدام مواسير نحاس غير مطابقة للمواصفات	سرعة تعرض المواسير للثقوب والتآكل وتدفق الفريون بسبب ضعف النقاوة وسُمْك الجدار.
دفن وتغطية المواسير دون اختبار ضغط النيتروجين	احتمالية وجود تسريبات غير مكتشفة تتطلب تكسير الحوائط والأسقف لاحقًا لإصلاحها.
ترك أطراف المواسير مفتوحة أثناء الأعمال المدنية	دخول الأتربة والرطوبة لداخل شبكة النحاس، مما يتسبب في انسداد المنظومة وتلف الضاغط.
سوء اختيار مواقع الوحدات الداخلية والخارجية	عدم انتظام توزيع الهواء البارد، وارتفاع حرارة الوحدة الخارجية، وصعوبة أعمال الصيانة.

نضمن لك في i-CON MEP Solutions تنفيذ تأسيس مواسير التكييف وفق أعلى المعايير الهندسية لضمان كفاءة التبريد وحماية ديكوراتك من التسريب.

متطلبات تأسيس مواسير التكييف من شركة آي كون

تتطلب مواسير التكييف اختيار مكونات ووصلات معتمدة هندسيًا لضمان سريان وسيط التبريد بكفاءة منعًا للتسريب أو إجهاد الضاغط.

تتكون شبكة التأسيس من عدة مكونات رئيسية تتكامل هندسيًا لضمان سلامة وكفاءة التشغيل:

• مواسير وسيط التبريد (النحاس): تُستخدم لنقل غاز الفريون بين الوحدتين الداخلية والخارجية. ويُشترط استخدام نحاس نقي بسُمْك جدار معتمد يتحمل ضغوط التشغيل العالية.
• وصلات وتجهيزات التوصيل: تشمل الأكواع والوصلات لتغيير اتجاه المسارات، وتنفذ باستخدام لحام الفضة عالي الجودة مع تجنب الانحناءات الحادة لمنع إعاقة تدفق الفريون.
• العزل الحراري: يُغلف مواسير النحاس بشكل مستقل لمنع التكثيف المائي على الجدران، والحفاظ على درجة حرارة الفريون، وتقليل استهلاك الكهرباء.
• صمامات التحكم والخدمة: تعمل على تنظيم سريان وسيط التبريد وعزل أجزاء المنظومة لتسهيل عمليات شحن الفريون والصيانة الدورية.
• خطوط صرف المياه (UPVC): تُخصص لتصريف مياه التكثيف الناتجة عن الوحدة الداخلية إلى شبكة الصرف الرئيسية باستخدام مواسير معزولة لمنع تسرب الرطوبة.

وكما هو الحال في انظمة التدفئة المركزية التي تعتمد على العزل المحكم للمواسير للحفاظ على درجة الحرارة، يتطلب تأسيس مواسير التكييف استخدام عوازل حرارية عالية الجودة لمنع التكثيف المائي وضمان عدم فقدان برودة الفريون.

خطوات تأسيس مواسير التكييف من شركة آي كون

تبدأ أعمال التأسيس الناجحة بالتخطيط قبل التنفيذ، ثم تمر بمجموعة من المراحل التي تختلف تفاصيلها حسب نوع نظام التكييف والمشروع. وتشمل الخطوات:

1. دراسة متطلبات المشروع وتحديد طبيعة الأعمال المطلوبة.
2. التصميم والتخطيط وفق احتياجات المشروع.
3. تحديد مسارات التمديدات والتنسيق مع باقي الأنظمة.
4. توريد المكونات المطلوبة وفق التصميم والمواصفات.
5. تنفيذ أعمال التركيب في المواقع والمسارات المحددة.
6. اختبار الأعمال للتأكد من سلامة التنفيذ.
7. التشغيل والتسليم بعد استكمال الاختبارات المطلوبة.

تتكيّف هذه المنهجية الهندسية الشاملة مع الطبيعة الخاصة لكل مشروع، حيث تُصمم التفاصيل التنفيذية خصيصًا لتلائم النمط المعماري والاحتياجات الفنية للأنظمة المختلفة، بعيدًا عن الحلول النمطية الموحدة.

أفضل أسعار تأسيس مواسير التكييف

يختلف سعر تأسيس مواسير التكييف باختلاف المقاس وقطر النحاس المطلوب لكل قدرة تبريدية (من 1.5 حصان حتى 5 أحصنة) لتتحمل ضغوط الفريون بدون إجهاد للضاغط، ومن أهم العوامل المؤثرة على السعر:

• نوع جهاز التكييف.
• قطر وطول مواسير التبريد.
• عدد نقاط التكييف.
• مسارات التمديد وصعوبة تنفيذها.
• أعمال الحفر والدفن داخل الحائط.
• نوع وجودة العزل.
• تأسيس صرف التكييف.
• متطلبات الكهرباء المرتبطة بالنظام.
• أعمال الاختبار والتشغيل.
• طبيعة المشروع ومساحته.

احصل على عرض سعر دقيق لمشروعك الآن، وتواصل مع فريق مهندسي i-CON MEP Solutions لإرسال المخططات الهندسية أو تحديد موعد للمعاينة الميدانية لحصر الكميات وحساب تكلفة التأسيس بدقة.

صور تأسيس مواسير التكييف

تساعد صور تأسيس مواسير التكييف على توضيح شكل التمديدات قبل إتمام أعمال التشطيب، ويمكن أن تُظهر ترتيب مواسير التبريد والعزل والصرف ومساراتها داخل الحوائط أو الأسقف.

لماذا تختار شركة آي كون عند تأسيس مواسير التكييف؟

توفر i-CON MEP Solutions حلولاً هندسية متكاملة لـ تأسيس مواسير التكييف تجمع بين المخططات الدقيقة والخامات المعتمدة والضمان الشامل.

نستند في شركة i-CON إلى رؤية هندسية متكاملة بكوننا شركة مقاولات كهروميكانيكية (MEP)، مما يضمن لك مزايا تنفيذية حقيقية تتجاوز مجرد مد المواسير:

ومن أبرز النقاط التي تميز شركة آي كون في أعمال تجهيز مواسير التكييف:

• التطابق مع المواصفات العالمية: استخدام مواسير نحاس وكابلات كهربائية معتمدة دوليًا لتفادي خطر الشرخ أو التآكل أو التسريب بعد الدفن تحت المحارة والدهانات.
• الاستشارات الهندسية المسبقة: تقديم الدراسة الفنية لاختيار أماكن الوحدات، وتحديد أقصر مسارات الدفن، وتصميم شبكة صرف معزولة تمنع ارتداد المياه أو تنقيطها داخل المكان.
• التنسيق الكهروميكانيكي (MEP): دمج مسارات التكييف مع شبكات الكهرباء والصرف والإنشائي لتجنب أي تعارض في الموقع أثناء تنفيذ القطاعات التجارية والسكنية والصناعية.
• اختبارات الضغط والضبط الدقيق: إخضاع شبكة النحاس لاختبارات النيتروجين للتأكد من السلامة الهيكلية قبل التقفيل، مما يحمي الضاغط ويضمن كفاءة التبريد.
• السرعة والالتزام بالجدول الزمني: اعتماد أطقم هندسية وفنية مدربة تُنفذ أعمال التأسيس والحفر والدفن بأعلى دقة وفي أسرع وقت لتسهيل مراحل التشطيب التالية.
• الضمان الرسمي على الأعمال: تقديم ضمان شامل على جميع أعمال التأسيس والدفن لمنحك راحة بال كاملة وحماية استثمارك على المدى الطويل.

كما نراعي أثناء تأسيس التكييف مراجعة مخطط توزيع الأحمال الكهربائية للمبنى، لتخصيص القواطع وكابلات التغذية المناسبة لقدرة كل جهاز، وتجنب أي تحميل زائد على اللوحات الرئيسية عند التشغيل.

وختامًا فإن تأسيس مواسير التكييف ليس مجرد خطوة تمهيدية لتركيب الجهاز، بل جزء أساسي من جودة منظومة التكييف وكفاءتها على المدى الطويل. ويبدأ التأسيس الناجح بتحديد مواقع الوحدات ومسارات المواسير، ثم تجهيزها وتمديدها وعزلها وتنفيذ صرف التكييف واختبار الشبكة قبل إخفائها خلف التشطيبات.
